滲透探傷包括熒光法和著色法。熒光法是將含有熒光物質(zhì)的滲透液涂敷在被探傷件表面，通過毛細(xì)作用滲入表面缺陷中，然后清洗去表面的滲透液，將缺陷中的滲透液保留下來，
滲透探傷根據(jù)從被探傷件上清洗滲透液的方法，滲透探傷的熒光法和著色法又可分別分為水洗型、后乳化型和溶劑去除型三種。
常用的滲透探傷方法有著色滲透探傷、熒光滲透探傷、水洗型滲透探傷、溶劑去除滲透探傷。干式顯像滲透探傷、濕式顯像滲透探傷，實(shí)際探傷時(shí)經(jīng)常是將幾種不同方法的組合應(yīng)用。例如水洗型、溶劑去除型的滲透劑組合，既可以使用干式顯像也可以用濕式顯像。
滲透探傷操作簡單,不需要復(fù)雜設(shè)備,費(fèi)用低廉，缺陷顯示直觀，具有相當(dāng)高的靈敏度,能發(fā)現(xiàn)寬度1微米以下的缺陷。這種方法由于檢驗(yàn)對象不受材料組織結(jié)構(gòu)和化學(xué)成分的限制，
滲透探傷因而廣泛應(yīng)用于黑色和有色金屬鍛件、鑄件、焊接件、機(jī)加工件以及陶瓷、玻璃、塑料等表面缺陷的檢查。它能檢查出裂紋、冷隔、夾雜、疏松、折疊、氣孔等缺陷；但對于結(jié)構(gòu)疏松的粉末冶金零件及其他多孔性材料不適用。圖1為用著色法發(fā)現(xiàn)的殼體上的熱應(yīng)力裂紋;圖2為用熒光法發(fā)現(xiàn)的焊縫裂紋。

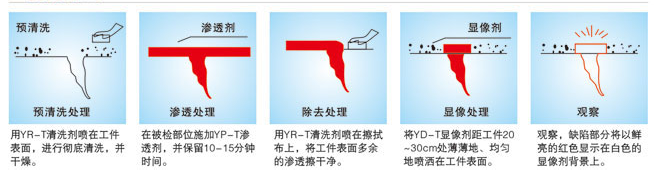

操作規(guī)程
1)清洗
清除污物的方法有機(jī)械方法、化學(xué)方法及溶劑去除法等。
2)滲透
在滲透過程中時(shí)間的長短與溫度范圍對探測裂紋的靈敏度有很大影響，滲透溫度為15～50℃范圍內(nèi)時(shí)，滲透時(shí)間一般分為5～10分鐘；當(dāng)滲透溫度降低為3～15℃時(shí)應(yīng)根據(jù)溫度適當(dāng)增加滲透時(shí)間。
3)去除
溶劑去除型滲透劑用清洗劑去除，除了特別難于去除的場合外，一般都用蘸有清洗劑的布和紙擦拭；不得往復(fù)擦拭，不得將被檢件浸于清洗劑中或過量地使用清洗劑；在用水噴法清洗時(shí)，水管壓力以0.21MPa為宜，水壓不得大于0.34MPa，水溫不超過43℃。
4)干燥
干燥的方法有用干凈布擦干、壓縮空氣吹干、熱風(fēng)吹干、熱空氣循環(huán)烘干裝置烘干等方法。被檢物表面的干燥溫度應(yīng)控制在不大于52℃范圍內(nèi)。
5)顯像
顯像的過程是用顯像劑將缺陷處的滲透液吸附至零件表面，產(chǎn)生清晰可見的缺陷圖象。顯像時(shí)間不能太長，顯像劑不能太厚，否則缺陷顯示會(huì)變模糊。顯像時(shí)間為10～30分鐘，顯像劑厚度為0.05～0.07毫米。
6)檢驗(yàn)
觀察顯示的跡痕應(yīng)在顯像劑施加后7～30分鐘內(nèi)進(jìn)行，如顯示跡痕的大小不發(fā)生變化，則可超過上述時(shí)間。
為確保檢查細(xì)微的缺陷，被檢零件上的照度至少達(dá)到350勒克斯。
探傷結(jié)束后，為了防止殘留的顯像劑腐蝕被檢物表面或影響其使用，必要時(shí)應(yīng)清除顯像劑。清除方法可用刷洗、噴氣、噴水、用布或紙擦除等方法。
