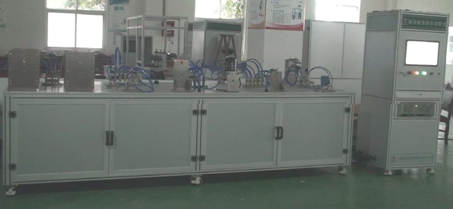

設備用于快放閥、復合繼動閥、四回路保護閥、串聯雙腔制動閥、手控閥、制動氣室等進行常溫密封性檢驗、可靠性試驗的專用試驗設備。要求具有精度高、穩定性好的特點，采用基于WINDOWS界面編程，具有良好的人機對話環境，對于產品的不同試驗要求，只需對設定參數進行簡單操作即可，具有良好的適應性。

1、設備執行標準—— 試驗臺執行的試驗標準不低于以下標準：

QC /T 35—92 《汽車與掛車氣壓控制裝置臺架試驗方法》；

QC /T 36—92 《汽車與掛車氣壓控制裝置通用技術條件》；

QC / T37—92 《汽車與掛車氣壓調節保護裝置通用技術條件》；

QC /T 38—92 《汽車與掛車氣壓調節保護裝置臺架試驗方法》；

QC /T 790—2007《制動氣室性能要求及臺架試驗方法》

2、技術指標

該試驗臺可對客戶汽車快放閥、復合繼動閥、四回路保護閥、串聯雙腔制動閥、手控閥、制動氣室等總成進行常溫密封性、耐久檢測。

需做試驗閥類零部件清單：

3、檢測項目：檢測上表中所有閥的密封性試驗及耐久性試驗，制動氣室做性能試驗。

3.1串聯雙腔制動閥檢測項目：

1.密封性試驗：a）行車狀態(非工作狀態)；  b）制動狀態(工作狀態)。

2.耐久性試驗。

3.2四回路保護閥檢測項目：

1.密封性試驗：a) 總成密封性； b) 總成單向密封性。      2.耐久性試驗。

3.3空氣干燥器總成檢測項目：密封性試驗；

3.4復合繼動閥檢測項目：

1.密封性試驗                2.耐久性試驗

3.5手控閥檢測項目：

1.密封性試驗：a）行車狀態； b）停車狀態；        2.耐久性試驗。

3.6取氣閥檢測項目：    1. 密封性試驗；               2.耐久性試驗。

3.7單向閥總成檢測項目：1.密封性試驗；                2.開啟壓力測試。

3.8繼動閥檢測項目：    1.密封性試驗；                2.耐久性試驗。

3.9快放閥檢測項目：    1.密封性試驗；                2.耐久性。

3.10三位四通閥檢測項目：1. 密封性試驗；              2.耐久性。

3.11兩位三通閥檢測項目：1. 密封性試驗；              2.耐久性。

3.12安全閥檢測項目：    1. 密封性試驗；              2.耐久性。

3.13制動氣室檢測項目：1.密封性試驗：P11、P12 密封性；2.耐久性試驗

以上各種閥按實際裝車狀態進行系統壽命試驗,甲方提供零件圖紙及合格樣件。乙方公司設計通用夾具或?qū)Ｓ脢A具。

4、試驗臺主要技術參數

測試范圍及精度：

①  測試壓力： 0～1.0Mpa（壓力可調），保留0～2.2 Mpa（壓力可調）一個接氣口，便于做耐壓試驗；

②負載承載能力： 0～20 KN

③直線加載行程： 0～100mm

④系統流量大于： 150L/min

⑤氣壓傳感器：0～1.5 Mpa     精度：±0.25% FS；

⑥氣壓調節精度：±8kPa

⑦密封性測試系統的泄漏：≤10kPa/h；

⑧系統測試精度：≤1% FS ；

⑨系統耐壓：不低于1.5 Mpa；

⑩數據采樣速率不低于100KHZ；

5工業計算機

工控機配置：工業控制機 P4 2.6G/2G/500G，  品牌要求：臺灣研華，顯示器要求19寸液晶顯示器（戴爾品牌）。

6設備功能指標

6.1具有美觀，便捷的人機對話界面；

6.2可根據需要改變試驗條件，更新試驗參數，試驗參數可保存、編號，以便下次試驗直接調用，既可添加一種產品型號,也可刪除某個產品型號，產品型號可以歸類管理，類別也可任意增加、刪除和更名，產品型號可自由切換。

6.3設備耐久試驗次數由工控機自動計數，次數范圍：0~999999次，到達設定試驗次數或出現故障時自動停止試驗。

6.4可實現動態顯示條件參數值和測量參數值，并能獲取曲線上任一點對應的數據；

6.5可對測得的數據進行分析處理、再通過打印機以試驗報表的形式輸出。

6.6 可自動完成試驗運行控制，試驗數據采集、存儲、數據編輯處理、數據輸出。設有數據庫，可將測得的數據存入數據庫中，數據庫中的資料可通過日期，試樣編號，瀏覽等方式進行查詢。

6.7乙方設計通用夾具，要求通用夾具滿足《需做試驗閥類零部件清單》上所有試驗零件的裝夾。

7、《主要外購件明細表》

8、易損件和配件及工具清單

9、隨機清單及技術資料：

9.1設備隨機提供《使用說明書》（包括使用操作規范、維護保養說明、電器、液壓、控制系統原理圖、電器布置圖、電路接線圖、設備平面布置圖、易損件圖紙、試樣夾具設計圖紙、標定說明等）

9.2主要零部件隨機資料；

9.3軟件使用手冊一套；

9.4軟件備份光盤及系統參數備份光盤一套；

9.5 備品、備件、易損件清單1套；

9.6產品裝箱單一份；產品《合格證》（附檢定報告）一份
