一.用途：

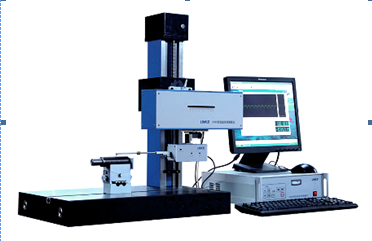

　　2303型表面形狀測量?jī)x采用觸針式測量原理和光柵技術，對工件的形狀進行測量，可測量工件的角度、圓弧半徑、相互位置等形位參數，為生產車間和計量部門提供了對零件形狀誤差進行***精度檢測的手段。

二.主要技術指標：

1、測量原理：垂直方向：觸針?lè)�，電感傳感器�?/span>
　　　　　 　水平方向：直線光柵；
2、測量范圍：垂直20mm，水平100mm；
3、測量精度：垂直±0.2%，水平±0.004%；
4、垂直分辨力：0.06μm/4mm，0.3μm/20mm；
5、水平分辨力：1μm ；
6、測量參數：垂直距離、水平距離、兩直線夾角、圓弧半徑、
圓心-直線距離、圓心-圓心距離、直線度、圓度等形位公差參數；
7、圖形放大倍率：最大10000倍無級連續放大；
8、驅動速度：0.1，0.2，0.3，0.4，0.5，0.8，1.0mm/s；
9、返回速度：1.5mm/s；
10、基準導軌的直線性：1μm/100mm；
11、立柱結構：快慢速機動升降系統，自動對準零位；
12、立柱垂直測量高度：260mm；
13、工作底臺：460mm×720mm大理石平臺；
14、傳感器測桿長：230mm；
15、測針長度：22mm；
16、針尖角度：11°；
17、針尖半徑：25μm；
18、測力：0.02-0.06N；
19、傳感器滑行角度：上升角≤77°，下降角≤88°

三.儀器的組成：

1、基本配置：
●立柱
●驅動箱
●傳感器
●電箱
●微機、打印機
●調斜工作臺
●平口鉗
●V型工作臺
●高度校準器具

2、可選附件（價格另議）
●萬向工作臺
●小平口鉗
●微調工作臺
●可根據用戶要求設計專用測針
●輪廓儀專用底臺
●角度校準器具
●標準球校準器具

四.儀器的外形尺寸與重量：

●儀器凈重：260kg；
●儀器毛重：360kg；
●儀器外型尺寸：1610mm×500mm×740mm
●包裝外形尺寸：1590mm×1150mm×1065mm

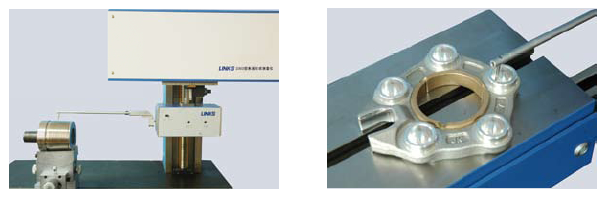

驅動箱采用高精度直線導軌和進口光柵傳感器，為          測量搖臂窩桿的球窩半徑、高度等參數。

***精度測量提供了水平基準。

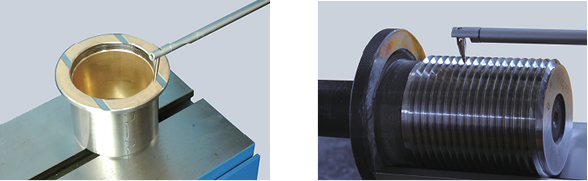

表面形狀測量?jī)x可測量高度0.001-20mm，寬度            可根據用戶要求，配置各種尺寸和形狀的測針，圖中小

0.001-99mm溝槽的高度、寬度、角度等參數。            測針是專為測量小直徑內孔設計的。
