輪廓儀測量原理

    本儀器測量原理為直角坐標測量法，即通過X軸、Z軸傳感器，測繪出被測零件的表面輪廓的坐標點，通過電器組件，將傳感器所測量的坐標點數據傳輸?shù)缴衔?/span>PC機，軟件對所采集的原始坐標數據進行數學運算處理，標注所需的工程測量項目。

測量功能

尺寸：包含水平距離、垂直距離、線性距離、半徑、直徑

夾角：包含水平角、垂直角、夾角

位置公差：包含平行度、垂直度

形狀公差：包含直線度、凸度、圓弧輪廓度

輔助生成：包含輔助點、輔助線、輔助圓

技術特點

u  Z1軸采用高精度數字式線性傳感器，測量范圍大、精度高、穩定

u  采用高速并行數據采集單元，硬件觸發、硬件高速采樣，無延時，足夠密集的數據源及穩定的數據源為后期的數據處理、計算提供***的保障

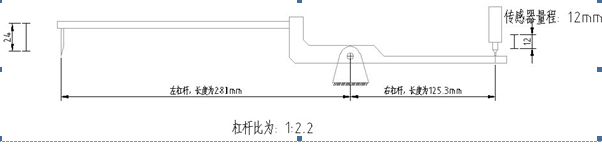

u  ***的大量程設計，以24mm量程為例，Z1軸采用光柵傳感器，傳感器的實際量程為12mm，杠桿比僅為1：2.2!最大限度保持了傳感器的原有精度

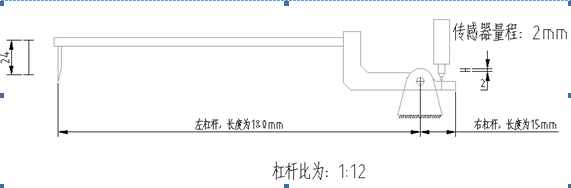

   若Z1軸采用電感傳感器，傳感器的實際量程僅為2mm，為了實現大量程通過杠桿比不小于1：12的杠桿轉換，Z軸傳感器精度急劇下降

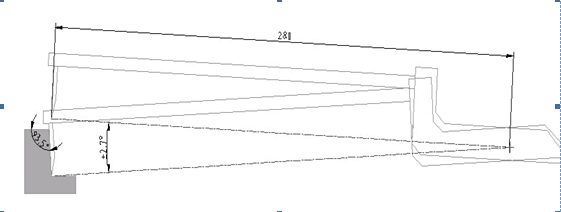

u  右杠桿（裝測針端）的長度達280mm！足夠長的杠桿在實現同等高度的測量時，擺角小，從而在測量過程中避免零件表面的某部件與測桿的干涉

u  傳感器整體結構無任何彈性元件，從而保證無論測針處于任何位置測力均是衡定的

u  對測針半徑進行補償修正

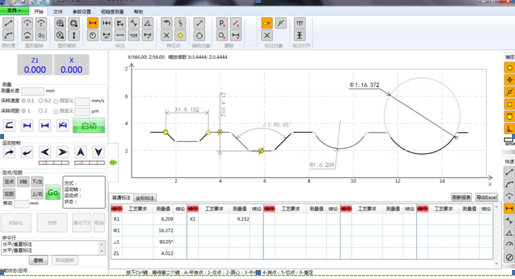

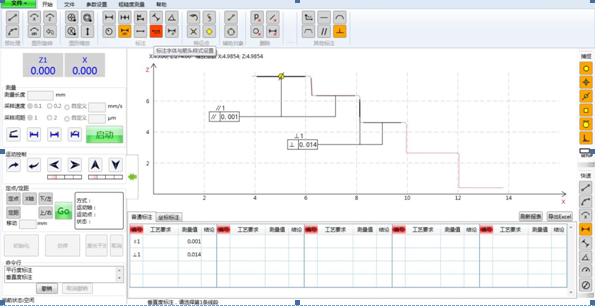

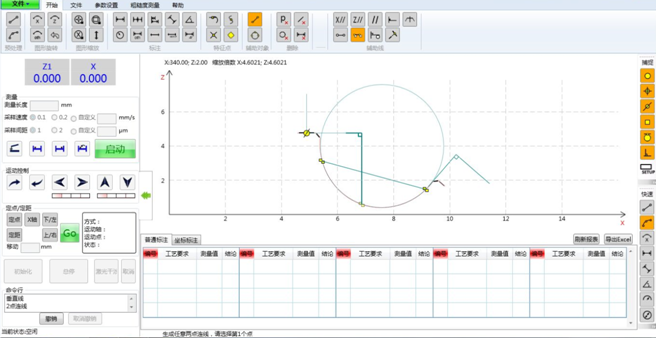

u  軟件自主研發、標注，操作方式與CAD一致，軟件功能強大，有自動抬起、自動回退及捕捉功能

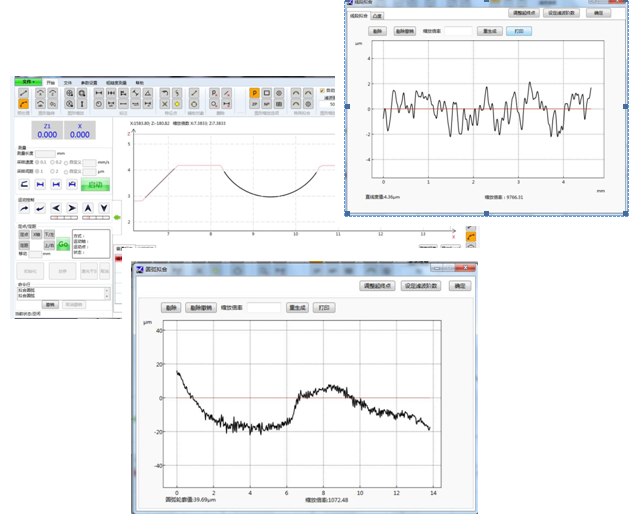

u  擬合數據自動保存，便于多次標注

u  出廠經激光干涉儀校正

技術參數

配置清單

應用行業

    輪廓儀廣泛應用于機械加工、汽車、摩托車、精密五金、精密工具、刀具、模具、光學元件等行業。適用于科研院所、大專院校、計量機構和企業計量室、車間。如：汽配行業：可測汽車、摩托車、壓縮機的活塞、活塞銷、齒輪和氣門頂桿的母線參數，還可測量各種斜形零件的參數。軸承行業：可測內外套圈的密封槽形狀(角度、倒角R、槽深、槽寬等)；各種滾子軸承的滾子和套圈母線的直線度、凸度、角度、對數曲線；滾針軸承、圓柱滾子軸承、直線軸承套圈滾道的直線度；球軸承溝道的溝曲率半徑、溝形偏差、溝邊距；雙溝軸承的溝心距；四點接觸軸承(桃形溝)的溝心距和溝曲率半徑、溝形偏差等。

電機行業：電機軸的直線度，電機殼體、電機轉子的各項溝形參數等。

環境要求：

u 環境要求：溫度：10～30℃；相對濕度：＜85%

u 功率需求：約400W；交流220V±5%，50Hz

售后承諾：

    質保期：1年。在此期限內因我方原因造成的機器故障，負責免費維修。

    質保期外：我公司采取定期回訪與隨時電話咨詢相結合的售后服務制度，力求及時發現并解決用戶使用中存在的困難和問題，為用戶提供技術咨詢。
