日本熟妇无码亚洲成a人片动漫,中文字幕亚韩,天天操夜夜操,色偷偷色噜噜狠狠网站久久看个,99re8在线视频精品

關于我們 聯(lián)系我們

歡迎訪問十堰華飛儀器官方網站,祝您使用愉快!

誠信為本、服務至上 集生產、銷售、服務、升級置換于一體

客服熱線 :
138-7283-4399

聯(lián)系我們

地址:湖北十堰市茅箭區(qū)人民南路108號機電大市場25

地址:湖北襄陽市襄州區(qū)航空路1號(五洲國際機電區(qū))

地址:武昌區(qū)中南路10號鵬程時代A10

電話:138-7283-4399

傳真:86 0719 8878386

您當前所在位置:首頁 > 行業(yè)動態(tài)

超聲波探傷儀---在鍛件與鑄件探傷時的應用技巧




  超聲波探傷儀在鍛件與鑄件探傷時的應用技巧

  鍛件和鑄件是各種機械設備及鍋爐壓力容器的重要毛坯件。

  一.鑄件超聲波探傷

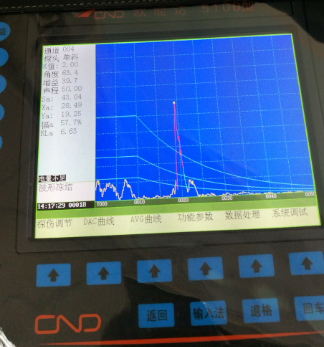

  由于鑄件晶粒粗大、透聲性差,信噪比低,所以探傷困難大,它是利用具有高頻聲能的聲束在鑄件內部的傳播中,碰到內部表面或缺陷時產生反射而發(fā)現(xiàn)缺陷。反射聲能的大小是內表面或缺陷的指向性和性質以及這種反射體的聲阻抗的函數(shù),因此可以應用各種缺陷或內表面反射的聲能來檢測缺陷的存在位置、壁厚或者表面下缺陷的深度。超聲檢測作為一種應用比較廣泛的無損檢測手段,其主要優(yōu)勢表現(xiàn)在:檢測靈敏度高,可以探測細小的裂紋;具有大的穿透能力,可以探測厚截面鑄件。其主要局限性在于:對于輪廓尺寸復雜和指向性不好的斷開性缺陷的反射波形解釋困難;對于不合意的內部結構,例如晶粒大小、組織結構、多孔性、夾雜含量或細小的分散析出物等,同樣妨礙波形解釋;另外,檢測時需要參考標準試塊。


  二.鍛件超聲波探傷

  (一)鍛件加工及常見缺陷

  鍛件是由熱態(tài)鋼錠經鍛壓變形而成。鍛壓過程包括加熱、形變和冷卻。鍛件缺陷可分為鑄造缺陷、鍛造缺陷和熱處理缺陷。鑄造缺陷主要有:縮孔殘余、疏松、夾雜、裂紋等。鍛造缺陷主要有:折疊、白點、裂紋等。熱處理缺陷主要是裂紋。

  縮孔殘余是鑄錠中的縮孔在鍛造時切頭量不足殘留下來的,多見于鍛件的端部。

  疏松是鋼錠在凝固收縮時形成的不致密和孔穴,鍛造時因鍛造比不足而未全溶合,主要存在于鋼錠中心及頭部。

  夾雜有內在夾雜、外來非金屬夾雜和金屬夾雜。內在夾雜主要集中于鋼錠中心及頭部。

  裂紋有鑄造裂紋、鍛造裂紋和熱處理裂紋等。奧氏體鋼軸心晶間裂紋就是鑄造引起的裂紋。鍛造和熱處理不當,會在鍛件表面或心部形成裂紋。

  白點是鍛件含氫量較高,鍛后冷卻過快,鋼中溶解的氫來不及逸出,造成應力過大引起的開裂。白點主要集中于鍛件大截面中心。白點在鋼中總是成群出現(xiàn)。

  (二)探傷方法概述

  按探傷時間分類,鍛件探傷可分為原材料探傷和制造過程中的探傷,產品檢驗及在役檢驗。

  原材料探傷和制造過程中探傷的目的是及早發(fā)現(xiàn)缺陷,以便及時采取措施避免缺陷發(fā)展擴大造成報廢。產品檢驗的目的是保證產品質量。在役檢驗的目的是監(jiān)督運行后可能產生或發(fā)展的缺陷,主要是疲勞裂紋。

  1.軸類鍛件的探傷

  軸類鍛件的鍛造工藝主要是以拔長為主,因而大部分缺陷的取向與軸線平行,此類缺陷的探測以縱波直探頭從徑向探測效果最佳。考慮到缺陷會有其它的分布及取向,因此軸類鍛件探傷,還應輔以直探頭軸向探測和斜探頭周向探測及軸向探測。

  2.餅類、碗類鍛件的探傷

  餅類和碗類鍛件的鍛造工藝主要以鐓粗為主,缺陷的分布主要平行于端面,所以用直探頭在端面探測是檢出缺陷的最佳方法。

  3.筒類鍛件的探傷

  筒類鍛件的鍛造工藝是先鐓粗,后沖孔,再滾壓。因此,缺陷的取向比軸類鍛件和餅類鍛件中的缺陷的取向復雜。但由于鑄錠中質量最差的中心部分已被沖孔時去除,因而筒類鍛件的質量一般較好。其缺陷的主要取向仍與筒體外圓表面平行,所以筒類鍛件的探傷仍以直探頭外圓面探測為主,但對于壁較厚的筒類鍛件,須加用斜探頭探測。

  (三)探測條件的選擇

  1.探頭的選擇

  鍛件超聲波探傷時,主要使用縱波直探頭,晶片尺寸為Φ14~Φ28mm,常用Φ20mm。對于較小的鍛件,考慮近場區(qū)和耦合損耗原因,一般采用小晶片探頭。有時為了探測與探測面成一定傾角的缺陷,也可采用一定K值的斜探頭進行探測。對于近距離缺陷,由于直探頭的盲區(qū)和近場區(qū)的影響,常采用雙晶直探頭探測。

  鍛件的晶粒一般比較細小,因此可選用較高的探傷頻率,常用2.5~5.0MHz。對于少數(shù)材質晶粒粗大衰減嚴重的鍛件,為了避免出現(xiàn)“林狀回波”,提高信噪比,應選用較低的頻率。


主站蜘蛛池模板: 爱妃视频一区在线观看 | 亚洲精品无码乱码成人91 | aa片少妇在线观看 | 久久成人免费影视 | 麻豆传媒网址在线观看 | 国产一区二区四区在线 | 国产精品人妻一区二区99网 | 成人免费无码婬片在线观看免费 | 日韩精品在线播放 | 日本美女老少妇腿内射精区一区二 | 伦色情理伦片A片AAA毛 | 688AV秘 无码一区二区 | 小骚货H视频中文字幕日韩人妻 | 午夜福利免费体验试看 | 黄∴色录像一级播放 | 特黄特色大片免费播放器9I | 久久久久久国产精品日本 | 国产一区二区无码麻豆视频 | 久久国产精品无码一区成人毛片 | 亚洲国精一区二区无码蜜桃 | 亚洲天堂在线视频观看 | 久久久久久久亚洲精品汤唯换脸 | 摸BBB搡BBB搡BBBB | 成人毛片久久毛片免费看蜜月毛片 | 黄色成人网站在线免费观看 | 辽宁老熟女啪啪对白 | 91精品无码少妇a 6 2v久久蜜芽 | 波多野结衣高清无码在线观看 | 人体西西www.444 | 久久99热人妻偷产国产 | 真实国产乱伦一区二区三区视频 | 91淫妻内射在线 | 媚黑人妻网站视频 | 《艳妇荡乳》在线观看 | 国产精品无码va一区二区 | 色屁屁TS人妖系列二区 | 国产精品久久久久久亚洲影视一黄慧茹 | 久久精品视频免费在线观看 | 91福利免费视频 | 亚洲国产成人精品女人久久久91 | 人妻 内射 中文字幕 |
