一. 概述

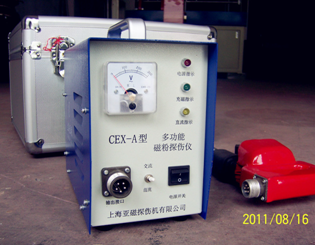

    CEX－A交直流磁粉探傷儀采用進口可控元件和高集成電路，使設備具有體積小、重量輕、用途廣、攜帶方便、操作簡單等特點。多功能通用主機可任意選配A.D.O三種探頭；可利用外加磁場磁化法對大型壓力容器、管道、球罐、鋼結構、機械零配件分段局部探傷；交直流兩用；對要求近表面（表面以下）、表面較粗糙、不去除涂覆層的工件可利用直流探傷。本設備特別適用野外、流動、現場探傷退磁使用。

功能選配：

    A型探頭：也稱馬蹄磁軛探頭或角焊縫探頭，活動關節斜面磁頭,配有工作燈;對異形面、形狀復雜工件探傷尤其適用.極距:20-160㎜;提升力:AC≥5㎏,DC≥18㎏;重量:1㎏。利用這種探頭制成一臺設備叫馬蹄形磁軛探傷儀或角焊縫探傷儀，探頭利用活關節使用范圍廣。

   D型探頭：也稱電磁軛探頭，多種活動關節，磁化強度大。極距：60-220㎜，提升力：AC≥6㎏，DC≥18㎏；重量：1.6㎏.獨立利用這種探頭制成的設備叫電磁軛探傷儀，探頭具有導磁高、磁化強度大等特點。

   O型探頭：也稱環形探頭，內徑:150㎜,中心磁場≥180Oe.重量:3㎏.獨立利用這種探頭制成一臺設備叫環形探傷儀，它是利用線圈通電時產生強磁場的原理設計的，適用于軸棒類、管道類、葉片類等復雜工件的分段探傷或退磁。

二. 技術性能

電源：220V 50HZ ±10％ 4A;

輸出：AC：36V 8A， DC：12V 10A;

可配探頭：A型（標配）、D型、O型三種探頭;

探頭線長：5M;

工作節拍：建議在長時間使用時：充磁時間￡3秒/次，間歇時間≥5秒/次;

探頭溫升：￡60℃;

儀器重量：3.6 Kg。

操作與維修

使用本儀器前請詳細閱讀本說明書，了解掌握儀器結構和技術性能,檢查電源與本儀器要求是否相符,連接是否正確,正確無誤后方可連接電源,初次使用或久藏復用前,應檢查儀器是否完好．

操作步驟

將電源插頭線與儀器“電源輸入”插座X1插好,根據需要選擇探頭，然后將探頭與“電流輸出”插座X2連接好.

接通儀器“電源開關” XB1,此時“電源指示” V2紅燈亮,儀器控制電路同時接通,伺服工作．

停止使用時,關斷儀器電源開關,切斷電源.

故障檢修

電源接通無指示,不工作,保險絲熔斷,因短路或過載引起.

按下開關,探頭工作,無工作指示,因工作指示燈損壞引起.

接通電源,不按充磁開關即充磁,控制電路或雙向可控硅壞.

注意事項

本儀器工作節拍:建議在長時間連續工作時: 充磁時間≦3秒, 間隙時間≧5秒

在使用前應檢查供電電壓是否符合儀器要求,如過高或過低會損壞儀器或影響探傷效果.

使用時探頭端面應于被檢工件保持良好接觸,然后再按下充磁開關,此時磁化效果最佳.

本儀器雖有很好的空載過流保護電路,但在使用時應盡量避免空載工作,以減少產生不必要的溫升.

本儀器可連續工作,如發現部分發熱嚴重即停止使用,待查明原因后再使用.

儀器及附件應在清潔,干燥,無腐蝕環境中使用或存放.

在自行修理時,請注意機內高壓危險.

按下充磁工作開關時,不可開關電源.

儀器外殼必須可靠接地.
