一、使用領域：

WDW-100萬能試驗機該試驗機采用交流伺服電動機作為動力源；采用先進的芯片集成技術，專業設計的PCI數據采集放大和控制系統，試驗力、變形的放大、A/D轉換過程實現了全數字化調整。本機可對各種金屬、非金屬及復合材料進行力學性能測試和分析研究，廣泛應用于航空航天、機械制造、電纜、塑料、橡膠塑料門窗、木材、金屬材料及制造業，可根據GB、JIS、ASTM、DIN、ISO等標準自動求取最大試驗力值、斷裂力值、屈服強度、上下屈服強度、抗拉強度、抗壓強度、斷裂延伸率、拉伸彈性模量、彎曲彈性模量等試驗數據。

二、依據標準：

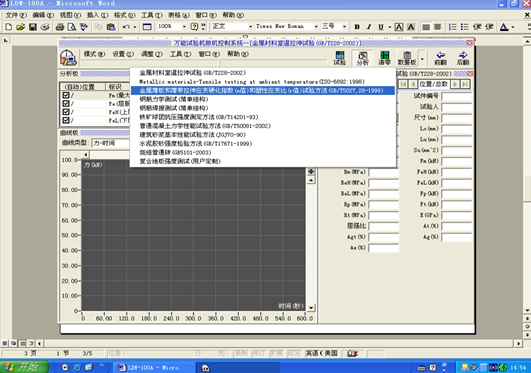

滿足國家標準GB/T228-2010《金屬材料 室溫拉伸試驗方法》、GB/T7314-1987《金屬壓縮試驗方法》的要求，符合GB、ISO、ASTM、DIN等多種標準的數據處理。可以符合用戶的要求及提供的標準。

三、重點描述：

1     主機：該機采用龍門落地式雙空間結構，上拉下壓，橫梁升降可以無級調速，更換立柱、絲杠、外罩后可改變試驗空間。傳動系統由低噪音圓弧同步齒型帶、絲杠副組成，運行平穩，效率高、噪音低、無污染。

2   附具：

標準配置：楔型拉伸附具、壓縮附具各一付。楔型拉伸附具采用手動夾緊方式、夾持方便、可靠、不滑移、夾緊過程中鉗口不動，夾具上下移動。試樣不受附加力，保證了試驗結果的準確性。

四、功能介紹

1. 本機采用內置式控制器，保證了該試驗機可以實現等速位移，等速變形、等速試驗力等三閉環控制。

2.  采用交流伺服電機，性能穩定、可靠，具有過流、過壓、超速、過載等保護裝置。調速比可達1:5000。

3.  電氣控制線路參照國際標準，符合國家試驗機電氣標準，抗干擾能力強，保證了控制器的穩定性，實驗數據準確性。

4.  自動換檔：根據負荷大小自動切換到適當?shù)牧砍�，以確保測量數據的準確性；實現了真正意義上的物理調零、增益調整及試驗力測量的自動換檔、調零、標定和存盤，無任何模擬調節環節，控制電路高度集成化

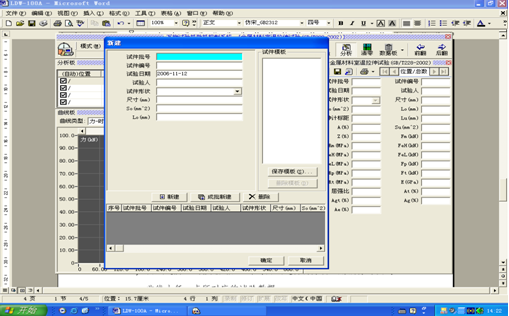

5.  條件存盤：試驗控制數據和試樣條件可制成模塊，方便了批量試驗的進行；

6.  自動變速：試驗過程中移動橫梁的速度可按預先設定的程序自動變化，也可手動變化；

7.  自動標定：系統可自動實現示值準確度的標定；

8.  自動保存：試驗結束，試驗數據和曲線自動保存；

9.  過程實現：試驗過程、測量、顯示和分析等均由微機完成；

10.      批量試驗：對相同參數的試樣，一次設定后可順次完成；

11.      試驗軟件：中文WINDOWS界面，菜單提示，鼠標操作；

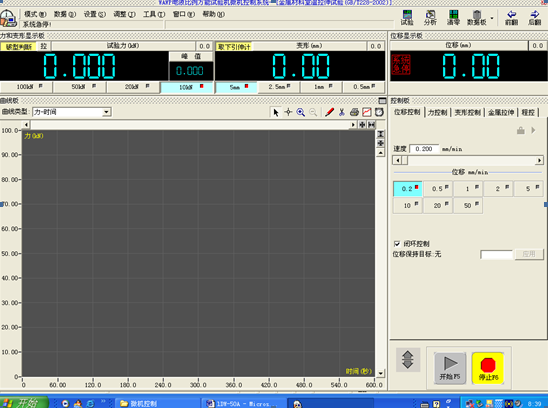

12.      顯示方式：數據和曲線隨試驗過程動態顯示；

13.      曲線遍歷：試驗完成后，可對曲線進行再分析，用鼠標可找到曲線上任一點所對應的試驗數據；

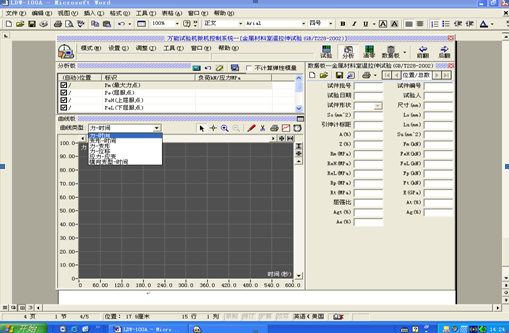

14.      曲線選擇：可根據需要選擇應力-應變、力-位移、力-時間、位移-時間等曲線進行顯示和打�。�

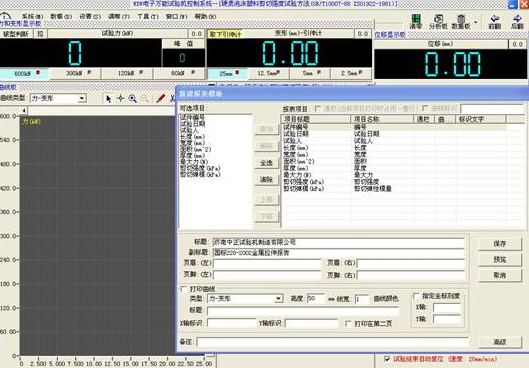

15.      試驗報告：可按用戶要求的格式編制報告并打��；具有網絡接口，可進行數據的傳輸、存儲、打印記錄和網絡傳輸打印，可與企業內部局域網或Internet網連接。

16.      限位保護：具有程控和機械兩級限位保護；

17.      自動停機：試樣斷裂后，移動橫梁自動停止；

18.      過載保護：當負荷超過各檔最大值的3-5%時，自動停機；

自動和人工兩種模式求取試驗結果，自動形成報表，使數據分析過程簡便。

七、主要技術指標

1. 最大試驗力：100kN；

2. 試驗力不分檔，試驗力準確測量范圍：2kN～100 kN；

3. 試驗力測量準確度：±1%；

4. 位移分辨率：0.01mm；

5. 位移速度控制范圍：0.1mm/min ~ 500mm/min無級調速，

6. 拉伸試驗空間：0～700mm；

7. 壓縮試驗空間：0～700mm；

8. 試驗空間寬度：0～400mm；

9. 供電電源功率：1 kW，220V，50Hz。

10.工作環境： 室溫10～35℃，濕度20%～80%

八、主要配置

a) 100kN落地龍門式主機（跨度400mm）一臺（含精密絲杠2付）；

b) 拉伸平鉗口細牙0-7mm；7-14mm、直接100mm壓縮各一付;

c) 定制交流伺服調速系統一套；1套

d) 低噪音圓弧同步齒輪帶減速系統；1套

e) 定制高精度負荷傳感器（測力）；             1套

f) 精密光電編碼器（測式樣的延伸率）；      1套

g) 品牌計算機（主流配置）；      1臺

h) 測上下屈服點用的電子引伸計    1只

i) 惠普A4噴墨打印機；           1臺

j) 全數字化數據采集控制器；      1套

k) WINDOWS兼容控制軟件。        1套

九、質量保證

我們隨時為您排憂解難：可在任何地方撥打服務熱線，專業工程師為您提供滿足您需求的解決方案，提供預防性維修，應急修理和系統改造。產品質保期為一年,終生服務。
