一、渦流探傷儀工作原理：

1、渦流檢測（Eddy Current Testing）是許多無損檢測（NDT）方法之一，它應用“電磁學”基本理論作為導體檢測的基礎。

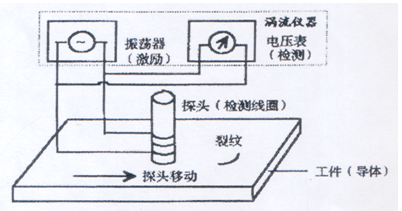

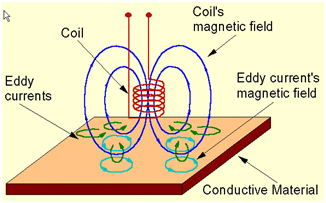

渦流檢測是把導體接近通有交流電的探頭，建立交變磁場，該交變磁場通過導體，并與之發生電磁感應作用，在導體內建立渦流。探頭導體中的渦流也會產生自己的磁場，渦流磁場的作用也會改變原磁場的強弱，進而導致電壓和阻抗的變化。因此當導體出現缺陷或測量的金屬材料發生變化時，將影響到渦流的強度和分布，渦流的變化又引起了檢測線圈電壓和阻抗的變化，根據這一變化，就可以間接地知道導體內缺陷的存在及金屬材料的缺陷

由于試件形狀的不同，檢測部位不同，所以檢測線圈的形狀與接近試件的方式也不盡相同。為了適應各種檢測需要，我們設計了各種各樣的檢測線圈和渦流檢測儀器。

2、檢測的應用范圍：

●不連續缺陷：裂紋、夾雜物、氣孔、氣泡、脫層，材質不均勻漏水漏氣等。

●電導率：化學成分、硬度、應力、熱處理狀態等。

3、渦流檢測的優點：

●對于金屬管、棒、線材和板材的檢測，不需要接觸，也不需要耦合介質，所以檢測速度高，易于實現自動化檢測，特別適合在線普檢。

4、渦流檢測的缺點：

●渦流探傷的對象必須是導電材料，且由于電磁感應的原因。

二、檢測對象

名稱： 鋼管等（金屬管材、焊管、無縫管、鐵磁性管、非鐵磁性管）

直徑：10—120mm

三、檢測方法

      渦流探傷檢測

四、設備參數

應用領域：

適用于金屬管材（焊管、無縫管、鐵磁性管、非鐵磁性管）的在線高速檢測或者離線自動檢測。

適用于金屬棒材、絲材的渦流探傷

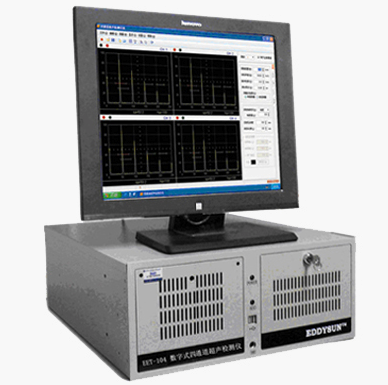

EDT-66+智能數字式雙通道渦流探傷儀集數字渦流技術、微處理器技術等領先技術于一體，其檢測速度高達每秒6米，儀器性能可靠、穩定、靈敏。EDT -66+智能數字式雙通道渦流探傷儀對金屬管、棒、線、絲材的缺陷，如表面裂紋、暗縫、氣孔、夾雜和開口裂紋等缺陷，具有很高的檢測靈敏度。

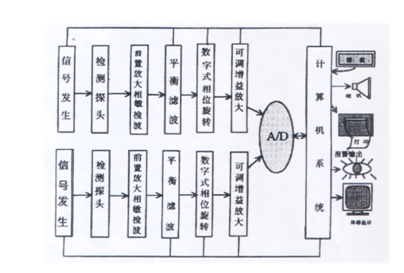

EDT -66+智能數字式雙通道渦流探傷儀采用計算機中文（或英文）菜單式人機對話，大屏幕信號顯示，多模式報警技術以及特別設計的數字電子平衡技術和智能動態濾波技術，使得儀器操作更加容易，EDT -66+智能數字式雙通道渦流探傷儀具有64Hz～4MHz的測試頻寬，能夠適應各種不同金屬材料的檢測要求，并且由于采用全數字化設計，改變產品生產規格時，無需重新調試儀器，實現“傻瓜型”操作。

EDT -66+智能數字式雙通道渦流探傷儀可配接耦合間隙要求很低的穿過式線圈，亦可連接只有香煙盒大小的平面組合探頭，探頭的選擇完全可根據用戶的檢測要求而定，檢測系統可配備高精度延時打標模塊、測速裝置、打標機和萬向可調探頭架，實現渦流在線自動探傷。系統具有內外時鐘控制的同步報警輸出功能，及高精度打標標志寬度可控制功能。

功能信息：

自動記錄顯示缺陷數及其位置

動態定長打標控制

內、外時鐘控制的同步報警輸出

可調探頭驅動（激勵）強度

高精度端頭、端尾信號切除功能

高精度實時、延時報警輸出

非等幅相位／幅度報警域

快速數字／模擬電子平衡

直角坐標、極坐標等背景坐標選擇

具有記憶軌跡延遲消隱功能

海量存儲各種檢測程序、數據、圖表等檢驗結果

寬帶數字濾波及智能動態程序濾波

自動信號幅度、相位測量及渦流檢測信號慢速（可調）回放擴展分析功能

單蹤阻抗平面圖及兩個帶式時基掃描滾動顯示

自動形成檢測報告（包括檢測長度、缺陷總數和每一缺陷的位置）

菜單式人機對話（中、英文版本，中文繁／簡字體可選），鍵盤操作，在線熱鍵幫助

技術參數：

尺寸和重量：

尺寸：482*452*177mm        重量：20kg

電源：AC 220V

工作環境：

工作溫度：0～40℃

存儲溫度：－20℃～＋50℃

相對濕度：不超過85%

計算機接口：ISA接口

渦流檢測：

1、 通道：1個

2、 頻率：1個

3、 探傷速度：≤350米/分(6米/秒)

4、 頻率范圍：64 Hz ~ 4 MHz；

5、 增益：0～90dB，步長 0.5dB

6、 相位旋轉：0~360° 步進  1 °

7、 增益比（Y/X）：0.1/0.1~10/10

8、 增益/相位測量：手動/自動

9、 顯示模式：點/線/消隱

10、高通濾波：高/中/低

11、數字濾波點數：1 ~ 100

12、端頭/端尾延時：0-32S

13、延時打標時間：0-200S

14、打標時間：1-32S

15、工作模式：內/外時鐘

16、探頭激勵信號幅度：1-8V

17、硬件報警輸出：8個

18、報警輸出信號：三極管OC門輸出

19、A掃和編碼盤輸入信號：開關信號

20、打印機類型：針式打印機（EPSON/HP）
