Baces關節臂三坐標測量機（便攜式三維柔性測量臂）是意大利KREON公司的產品。在便攜式三坐標測量機的市場上，它以穩定性高，性價比高而著稱。

特點描述：

1. 便攜性：主機輕便易攜帶（僅9.5公斤左右），能夠滿足隨時隨地測量需要。

2. 功能齊全：可進行幾何元素、三維坐標、形位公差、曲線曲面測量和掃描、逆向工程、CAD數模與實際零件比對檢測、裝配，夾具檢測、檢具檢測、管子測量。

3. 測量***死角：內置平衡設計，6個自由度讓您實現***空間點位置和隱藏點的測量。

4. 測量范圍寬廣：2.6米測量范圍，并可以擴展到更大范圍的測量。

5. USB 數據接口：采用通用數據線纜與計算機間通過USB數據接口通訊，并且可以實現熱插拔。

6. 多自由度設計讓您實現任意空間點位置和隱藏點的測量，***測量死角。

7. 內置平衡機構，操作輕巧、靈活。

8. 內置溫度傳感器，具有溫度補償功能，保證在不同的溫度下都能實現高精度的穩定測量。

9. 快速箝位安裝機構，可提供多種安裝形式。

A.1 參數規格

l 型號M200

l 軸：6軸

l 測量范圍（直徑）：2600mm

l 測量精度（2Σ）：0.040mm

l 重復測量精度：0.060mm

l 重量（不含底座）：9.5Kg

A.2 軟件系統

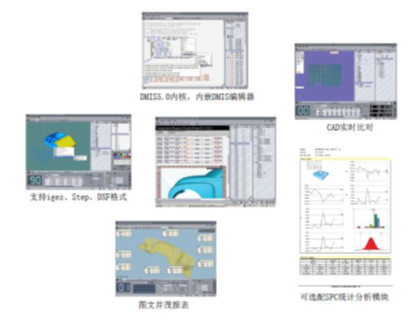

Rational DMIS 測量軟件包---手動CAD版

主要特點和功能

l Microsoft WINDOWS 7 環境。

l 機器幾何誤差補償。

l 在線幫助。

l 測頭管理功能，自動動校正各種測尖，包括硬測頭，觸發測頭等。

l 支持關節臂探針圖形顯現

l 支持 硬探頭 掃描：

掃描出點云

掃描成二維元素(直線、圓、圓弧、曲線、鍵槽)

掃描成面型元素(球、圓柱、面、曲面、圓錐)

l 支持多種掃描方式：

連續掃描

交叉面掃描（穿越設定的平面時，自動記錄穿越點）

l 零件找正功能：建立坐標系，設置坐標原點，執行平移和旋轉等坐標變換。

l 輸出設備管理功能：管理輸出設備的起停，選擇輸出內容和輸出格式。

l 基本幾何測量功能：如, 點、線、面、圓、圓柱、圓錐和球等幾何元素的測量。

l 自學習功能：通過測量一個實體零件，自動記錄并產生測量程序。

l 幾何關系計算功能：用于計算元素間的相交、投影、中點、距離、角度等幾何關系。

l 形位公差評估功能：用于評定國際標準所定義的形狀公差和位置公差。

l 利用CAD 圖片創建圖形輸出報告。

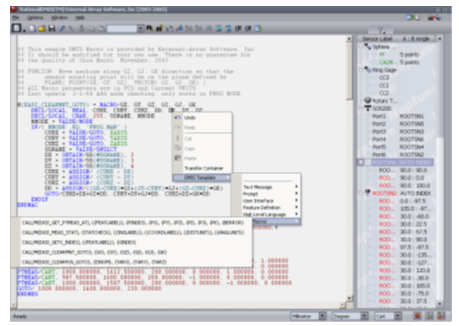

l 在編程助手的輔助下，利用DMIS 高級語言創建參數化的零件程序。

l 圖形顯示測量空間，測尖的實際方向和紅寶石的直徑。

l 被測幾何元素的圖形顯示。

l 所有被測元素均按實際測量的尺寸關系顯示于圖形區，可以輸出IGES 數據或打印。

l 當選擇幾何元素時，除了傳統的根據名稱選擇元素的方法外，也可以在圖形區直觀地點擊元素的圖形以選擇該元素。

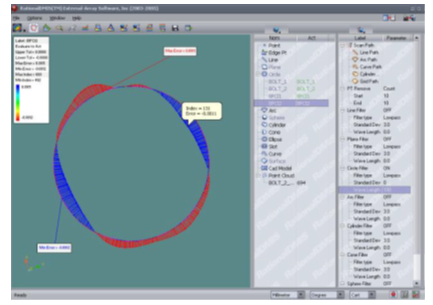

l 圖形顯示形狀誤差

l 當測量完一個元素后，可以查看該元素的數據點分布，以圖形方式打印出形狀誤差及全部的圖形和幾何信息。

l 坐標系圖形預覽。

l 在建立坐標系時，操作員可以圖形預覽要創建的坐標系并作必要的修改。

l 可以IGES 格式讀入CAD 數模，并以CAD 數模作為理論數據檢測實際工件。

l 與CAD 數模結合的自由曲面六點找正法，無須特別的定位基準即可以找正零件，結合BESTFIT 對坐標系的優化功能，完善自由曲面的找正。

l 實時曲線檢測。

l 以測量曲線曲面，輸出單個點，曲線和曲面的輪廓度誤差，測量誤差是測量點與CAD數模之間的法向誤差，并能夠?qū)崟r顯示每個點的測量誤差。

l 輸出CAD 圖形報告，用戶只需選擇圖形的大小和視圖，以及輸出的內容，即可自動產生圖形報告，可輸出到多種設備，比如打印機，PDF文件等。

A.3  測頭系統：

l 三鍵硬測頭

l φ4球形測針

l 校正球一套

 A.4 數據處理系統，最低電腦配置：英特爾I5處理器，4G內存，500G硬盤，15.6寸顯示器。WIN7操作系統。

A.5 電源線 USB接口的電源線，長度1.8米。

A.6 用戶手冊

1. 測量機使用手冊。

2. 測量軟件操作手冊。

A. 儀器箱

外形美觀的儀器外箱既能很好的保護測量機，也為外出攜帶提供了便利。

C. 服務

C.1 安裝和驗收

安裝由公司工程師進行并按照ISO100360-2標準驗收，起重設備和輔助設施有用戶協助解決。

C.2 培訓

在用戶方進行Rational DMIS應用培訓約3-5個工作日。

C.3 保修期

保修期：從安裝之日起12個月。

C.4技術支持和售后服務

  承諾：保修期內外，對用戶提出的服務要求（以書面通知為準），做到8小時反應，48小時到位，十堰售后直線0719-8878386，13872834399
