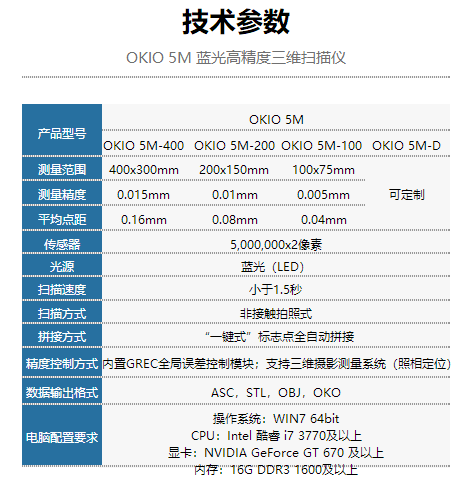

一. 設備參數

1、照相式三維光學掃描OKIO-5M

1.1.設備類型：照相式三維光學掃描OKIO-5M

單面測量范圍：400×300 mm2  至200×150 mm2可調

* 測量精度：0.015mm～0.008mm；

平均采樣點距：0.13mm～0.07mm

1.2.三維光學掃描系統

1.3三維光學掃描系統配置與功能要求

(1)數據采集傳感器：原裝進口，高速、高精密工業級相機 5,000,000像素

* (2)光柵發生裝置：藍光高速數字型，非普通投影儀

(3)便攜式三角架，云臺承重10KG

* (4) 計算機系統：支持windows 7，64位操作系統，支持內存16G以上

* (5)掃描速度：高速掃描、單幅測量時間≤1.5秒

* (6)光柵輸出：內置光柵、USB3.0接口控制、光柵無需雙顯卡設置輸出

(7)拼接方式：系統整合“一鍵式”全自動標志點拼接模塊

(8)全局誤差控制方式：系統整合GREC全局誤差控制模塊

* (9)支持高速藍牙光筆

* (10)激光點對中，方便工作距離調節

* (11)附帶紅外遙控器操作

* (12)測量頭控制高度集成，設備只需一根高速USB3.0線傳輸數據

* (13)采用藍光光柵機，對外界環境光的干擾降到最低

1.4三維光學掃描系統軟件功能要求

  * 自動拼接模塊

(1)      功能強大的中文掃描軟件中整合“一鍵式”標志點全自動拼接模塊，不需要使用外部軟件進行數據拼接

(2)      系統精度實時檢測功能，每次掃描拼接后自動報告拼接質量的好壞，并可實時查看對應的標志點精度

(3)      系統軟件整合GREC全局誤差控制模塊，可對拼接后的誤差進行全局控制

(4)      特征拼接，可利用物體的特征不貼標志點進行拼接

   點云處理模塊

(1)      掃描數據后，可進行點云噪聲處理及修剪

(2)      基于曲率的點云精簡功能

(3)      自動生成三角面

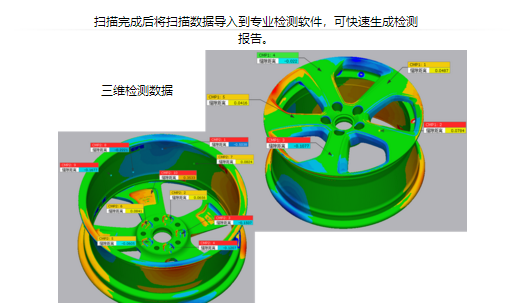

  * 對齊及檢測模塊

(1)      特征擬合功能，如平面，圓，圓柱，球等

(2)      利用特征的坐標變換功能

(3)      平面度、圓柱度、球度檢測功能

* 數據輸入輸出

   導出結果為ASC，STL，OBJ，OKO等格式數據輸出接口廣泛,測量結果可與CATIA、Geomagic Studio、Imageware等逆向工程軟件自由交換數據。
